HV DCDC Converter HP Series

HP-A10

특징

  • 고전압, 5W 출력
  • 출력 0~100% 조정 가능
  • 전압 Programmable
  • 원격 On/Off 컨트롤
  • Low Ripple and EMI
  • 뛰어난 신뢰성 : 출력 안정도 0.1%급
  • 우수한 내구성 : Short Protection, Reverse Polarity Protection, Over Voltage Protection

hp-a-10-1

제품 사양

  • 입력 전압 : DC 24V
  • 출력 전압 : 0 ~ +3kV (negative 선택시, 0~ -1kV)
  • On/Off Control : On = 5Vmax(TTL) Off = 0V
  • Reference Output : 5V (±0.01%)
  • 출력 안정도 : 0.1%
  • 동작 온도 : -10℃~60℃

hp-a

모델별 출력 사양 비교

모델명 HP-A10 HP-A30 HP-A50 HP-A100
output 0 to 1kV 0 to 3kV 0 to 5kV 0 to 10kV

hp-a-10-2

※ -1kV의 negative 출력은 주문시 선택해주세요! (모델명 : HP-A10N)

※ negative 출력은 주문시 선택해야 하며, 모델명 뒤에 N 표기됨 (예, -1kV 출력제품은 HP-A10N)

PDF 다운로드

HP-A30

특징

  • 고전압, 5W 출력
  • 출력 0~100% 조정 가능
  • 전압 Programmable
  • 원격 On/Off 컨트롤
  • Low Ripple and EMI
  • 뛰어난 신뢰성 : 출력 안정도 0.1%급
  • 우수한 내구성 : Short Protection, Reverse Polarity Protection, Over Voltage Protection

hp-a-30-1

제품 사양

  • 입력 전압 : DC 24V
  • 출력 전압 : 0 ~ +3kV (negative 선택시, 0~ -3kV)
  • On/Off Control : On = 5Vmax(TTL) Off = 0V
  • Reference Output : 5V (±0.01%)
  • 출력 안정도 : 0.1%
  • 동작 온도 : -10℃~60℃

hp-a

모델별 출력 사양 비교

모델명 HP-A10 HP-A30 HP-A50 HP-A100
output 0 to 1kV 0 to 3kV 0 to 5kV 0 to 10kV

hp-a-30-2

※ -3kV의 negative 출력은 주문시 선택해주세요! (모델명 : HP-A30N)

※ negative 출력은 주문시 선택해야 하며, 모델명 뒤에 N 표기됨 (예, -3kV 출력제품은 HP-A30N)

PDF 다운로드

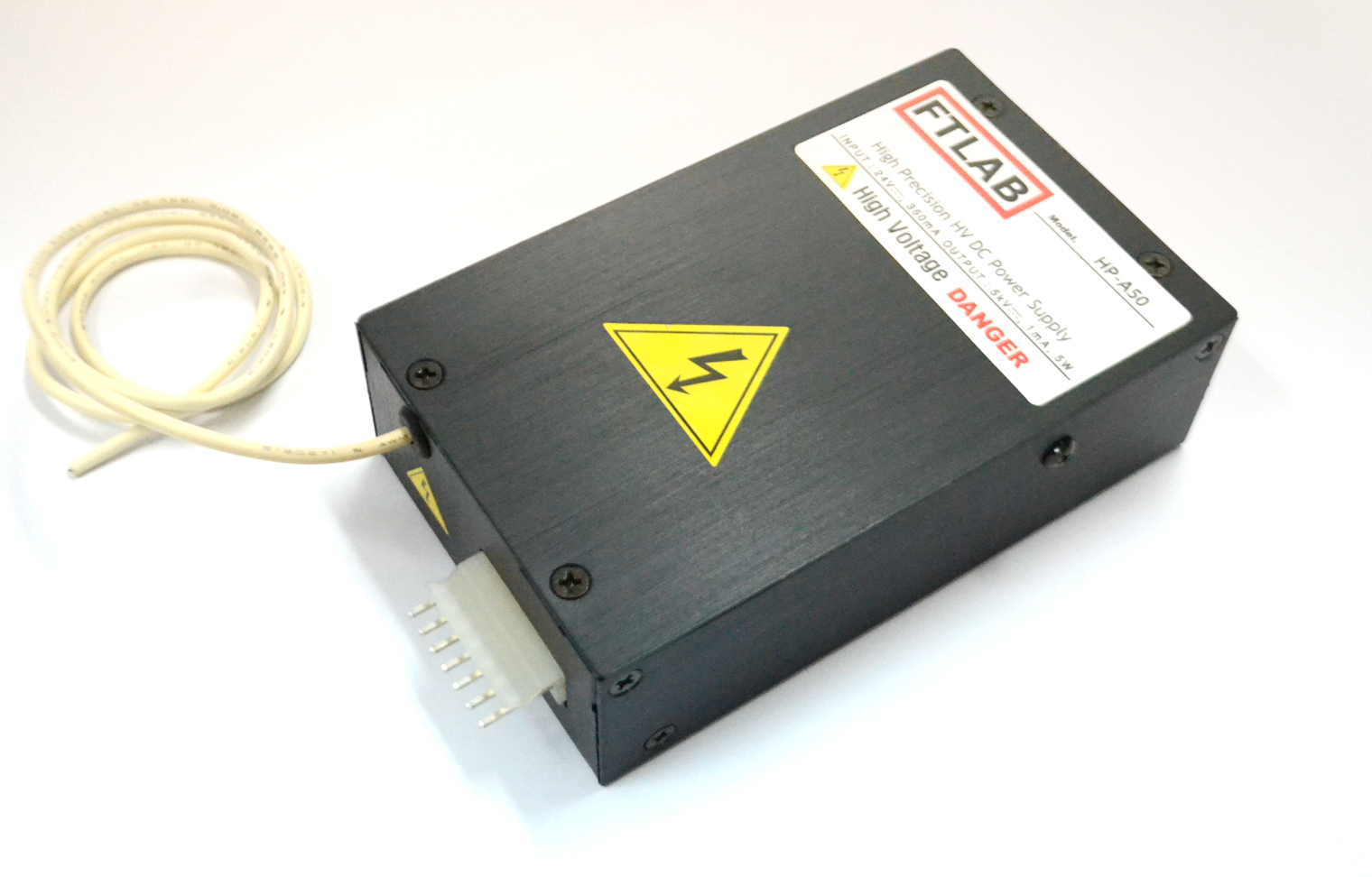

HP-A50

특징

  • 고전압, 5W 출력
  • 출력 0~100% 조정 가능
  • 전압 Programmable
  • 원격 On/Off 컨트롤
  • Low Ripple and EMI
  • 뛰어난 신뢰성 : 출력 안정도 0.1%급
  • 우수한 내구성 : Short Protection, Reverse Polarity Protection, Over Voltage Protection

hp-a-50-1

제품 사양

  • 입력 전압 : DC 24V
  • 출력 전압 : 0 ~ +5kV (negative 선택시, 0~ -5kV)
  • On/Off Control : On = 5Vmax(TTL) Off = 0V
  • Reference Output : 5V (±0.01%)
  • 출력 안정도 : 0.1%
  • Isolation : 3.5kV + Vout
  • 동작 온도 : -10℃ ~ 60℃

hp-a

모델별 출력 사양 비교

모델명 HP-A10 HP-A30 HP-A50 HP-A100
output 0 to 1kV 0 to 3kV 0 to 5kV 0 to 10kV

hp-a-50-2

※ -5kV의 negative 출력은 주문시 선택해주세요! (모델명 : HP-A50N)

※ negative 출력은 주문시 선택해야 하며, 모델명 뒤에 N 표기됨 (예, -5kV 출력제품은 HP-A50N)

PDF 다운로드

HP-A100

특징

  • 고전압, 5W 출력
  • 출력 0~100% 조정 가능
  • 전압 Programmable
  • 원격 On/Off 컨트롤
  • Low Ripple and EMI
  • 뛰어난 신뢰성 : 출력 안정도 0.1%급
  • 우수한 내구성 : Short Protection, Reverse Polarity Protection, Over Voltage Protection

hp-a100-1

제품 사양

  • 입력 전압 : DC 24V
  • 출력 전압 : 0 ~ +10kV (negative 선택시, 0~ -10kV)
  • On/Off Control : On = 5Vmax(TTL) Off = 0V
  • Reference Output : 5V (±0.01%)
  • 출력 안정도 : 0.1%
  • 동작 온도 : -10℃ ~ 60℃

hp-a100-2

모델별 출력 사양 비교

모델명 HP-A10 HP-A30 HP-A50 HP-A100
output 0 to 1kV 0 to 3kV 0 to 5kV 0 to 10kV

※ -10kV의 negative 출력은 주문시 선택해주세요! (모델명 : HP-A100N)

※ negative 출력은 주문시 선택해야 하며, 모델명 뒤에 N 표기됨 (예, -10kV 출력제품은 HP-A100N)

PDF 다운로드
