HV DCDC Converter MP Series

MP-A2R5

특징

  • 고전압, 3W 출력
  • 입출력이 Floating 되어있어서 +/- 출력 극성을 모두 사용 가능
  • 입출력이 비례적으로 출력되는 Proportional 제품
  • Low Ripple and EMI, EMS
  • 뛰어난 신뢰성
  • 컴팩트한 사이즈, PCB 마운트 패키지
  • 쇼트에도 망가지지 않는 우수한 내구성 : Reverse Polarity Protection, Over Voltage Protection, Short Protection

mp

제품 사양

  • 3W 출력
  • 입력 전압 : DC 0 ~ 12V
  • Typical Turn-on Voltage : 0.7 V
  • 출력 전압 : 0 ~ 250V
  • 출력 리플 : < 5%
  • Isolation : 3.5kV + Vout
  • 효율 : > 60% Typical
  • 동작 온도 : -10℃ ~ 60℃

mp-a2r5-1

모델별 출력 사양 비교

모델명 MP-A2R5 MP-A10 MP-A30 MP-A50 MP-A100
output 0 to 250V 0 to 1kV 0 to 3kV 0 to 5kV 0 to 10kV

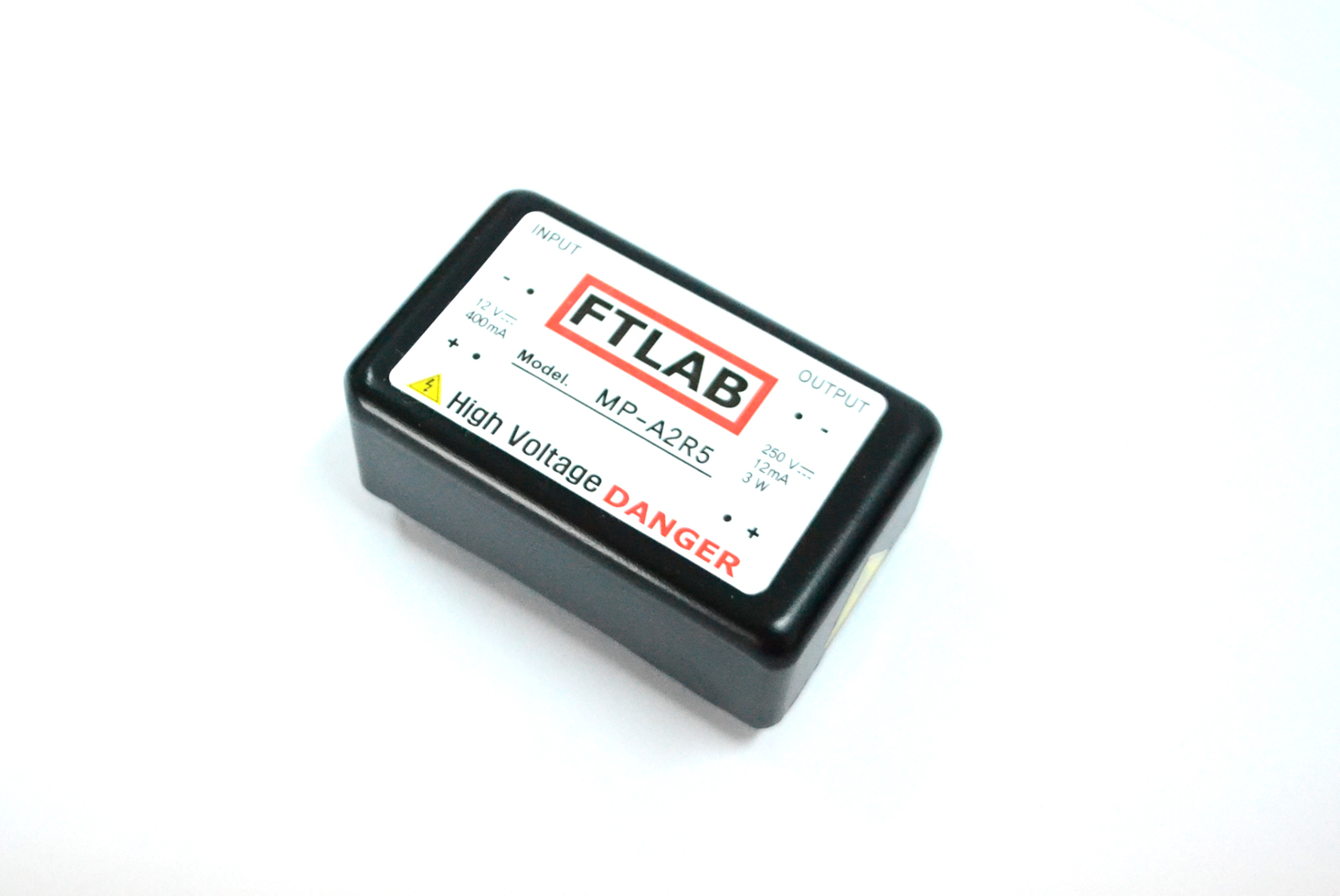

mp-a2r5-2
PDF 다운로드

MP-A10

특징

  • 고전압, 3W 출력
  • 입출력이 Floating 되어있어서 +/- 출력 극성을 모두 사용 가능
  • 입출력이 비례적으로 출력되는 Proportional 제품
  • Low Ripple and EMI, EMS
  • 뛰어난 신뢰성
  • 컴팩트한 사이즈, PCB 마운트 패키지
  • 쇼트에도 망가지지 않는 우수한 내구성 : Reverse Polarity Protection, Over Voltage Protection, Short Protection

mp

제품 사양

  • 3W 출력
  • 입력 전압 : DC 0 ~ 12V
  • Typical Turn-on Voltage : 0.7 V
  • 출력 전압 : 0 ~ 1kV
  • 출력 리플 : < 5%
  • Isolation : 3.5kV + Vout
  • 효율 : > 60% Typical
  • 동작 온도 : -10℃ ~ 60℃

mp-a-10-1

모델별 출력 사양 비교

모델명 MP-A2R5 MP-A10 MP-A30 MP-A50 MP-A100
output 0 to 250V 0 to 1kV 0 to 3kV 0 to 5kV 0 to 10kV

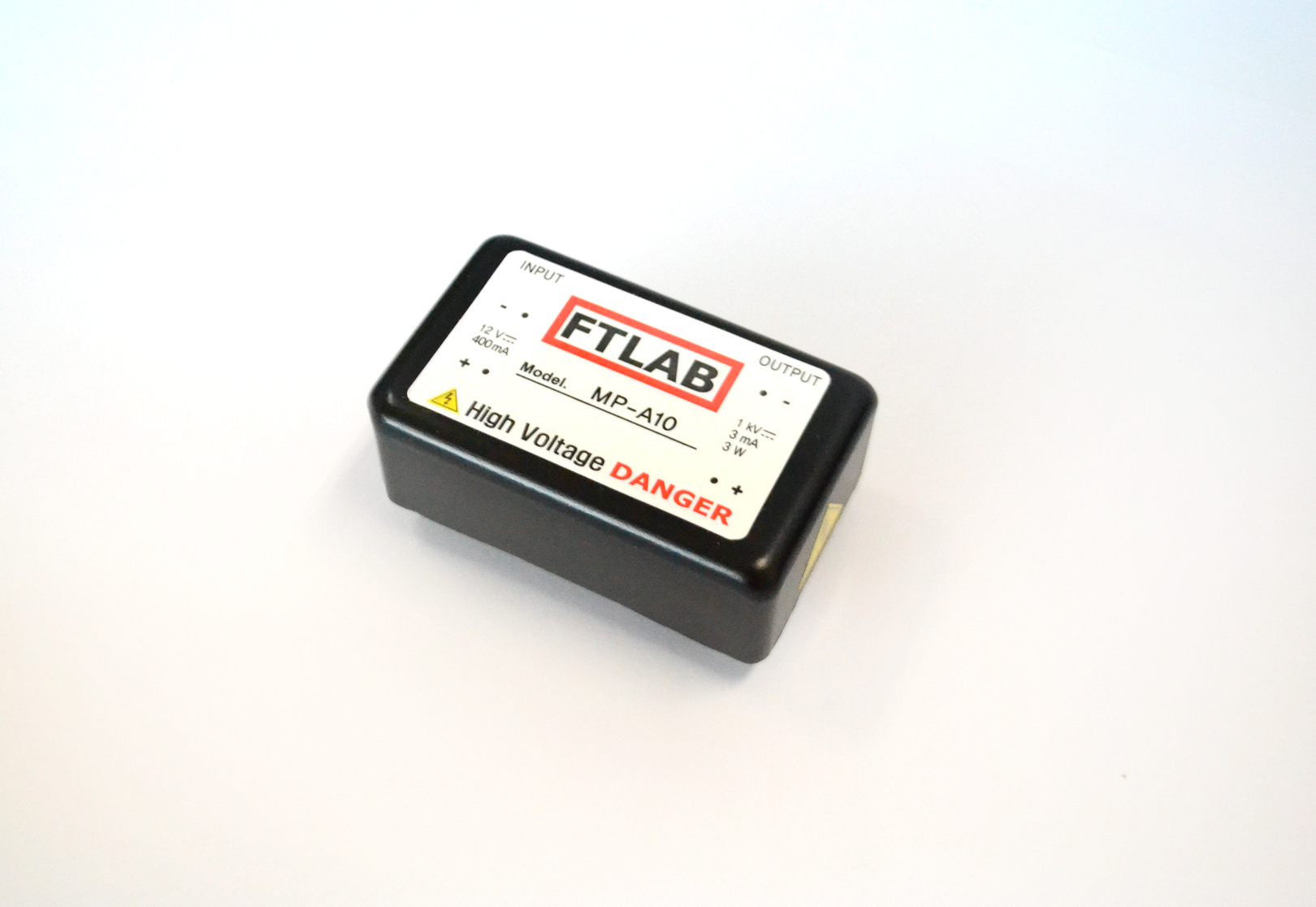

mp-a-10-2
PDF 다운로드

MP-A30

특징

  • 고전압, 3W 출력
  • 입출력이 Floating 되어있어서 +/- 출력 극성을 모두 사용 가능
  • 입출력이 비례적으로 출력되는 Proportional 제품
  • Low Ripple and EMI, EMS
  • 뛰어난 신뢰성
  • 컴팩트한 사이즈, PCB 마운트 패키지
  • 쇼트에도 망가지지 않는 우수한 내구성 : Reverse Polarity Protection, Over Voltage Protection, Short Protection

mp

제품 사양

  • 3W 출력
  • 입력 전압 : DC 0 ~ 15V
  • Typical Turn-on Voltage : 0.7 V
  • 출력 전압 : 0 ~ 3kV
  • 출력 리플 : < 5%
  • Isolation : 3.5kV + Vout
  • 효율 : > 60% Typical
  • 동작 온도 : -10℃ ~ 60℃

mp-a-30-1

모델별 출력 사양 비교

모델명 MP-A2R5 MP-A10 MP-A30 MP-A50 MP-A100
output 0 to 250V 0 to 1kV 0 to 3kV 0 to 5kV 0 to 10kV

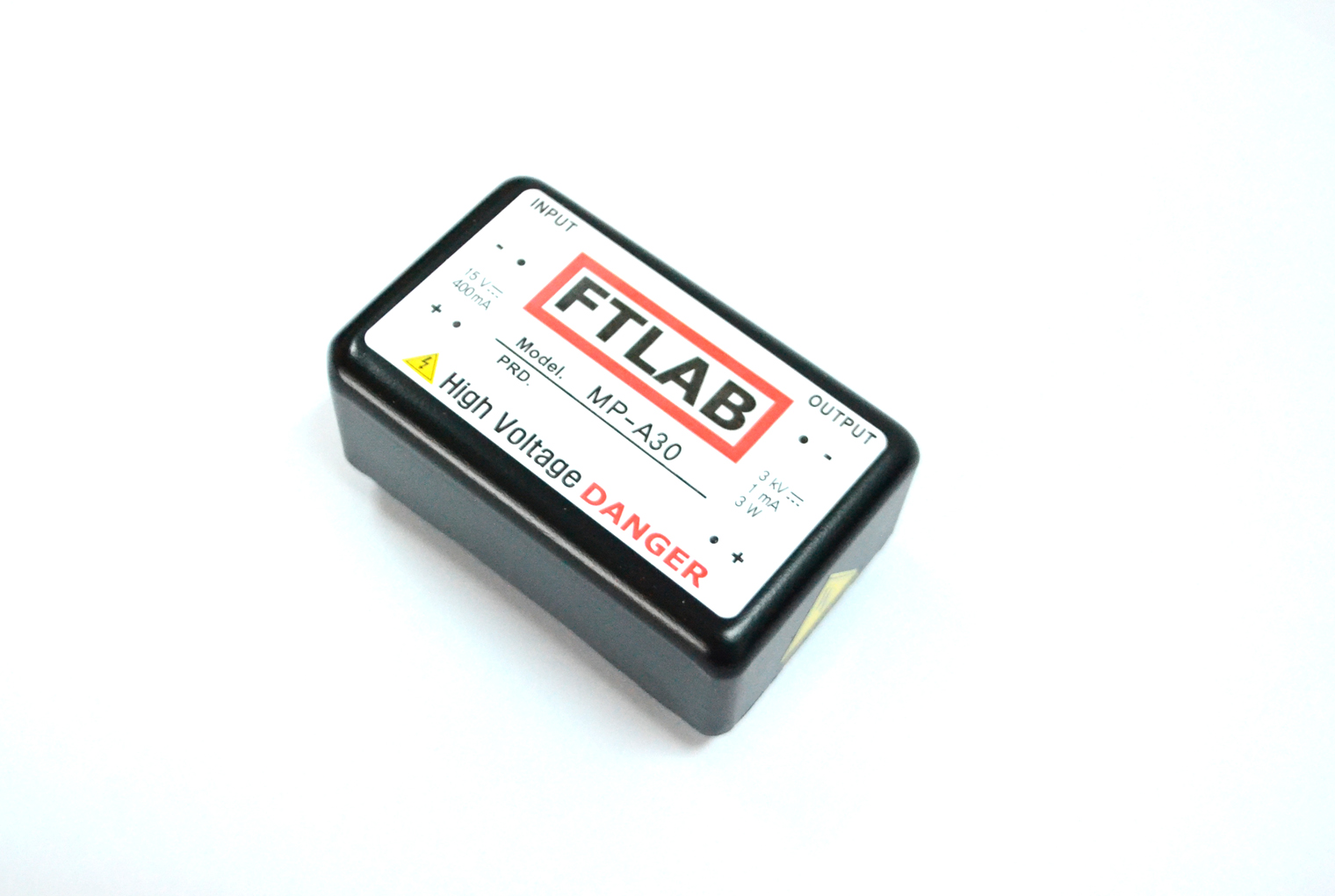

mp-a-30-2
PDF 다운로드

MP-A50

특징

  • 고전압, 3W 출력
  • 입출력이 Floating 되어있어서 +/- 출력 극성을 모두 사용 가능
  • 입출력이 비례적으로 출력되는 Proportional 제품
  • Low Ripple and EMI, EMS
  • 뛰어난 신뢰성
  • 컴팩트한 사이즈, PCB 마운트 패키지
  • 쇼트에도 망가지지 않는 우수한 내구성 : Reverse Polarity Protection, Over Voltage Protection, Short Protection

mp

제품 사양

  • 3W 출력
  • 입력 전압 : DC 0 ~ 15V
  • Typical Turn-on Voltage : 0.7 V
  • 출력 전압 : 0 ~ 5kV
  • 출력 리플 : < 5%
  • Isolation : 3.5kV + Vout
  • 효율 : > 60% Typical
  • 동작 온도 : -10℃ ~ 60℃

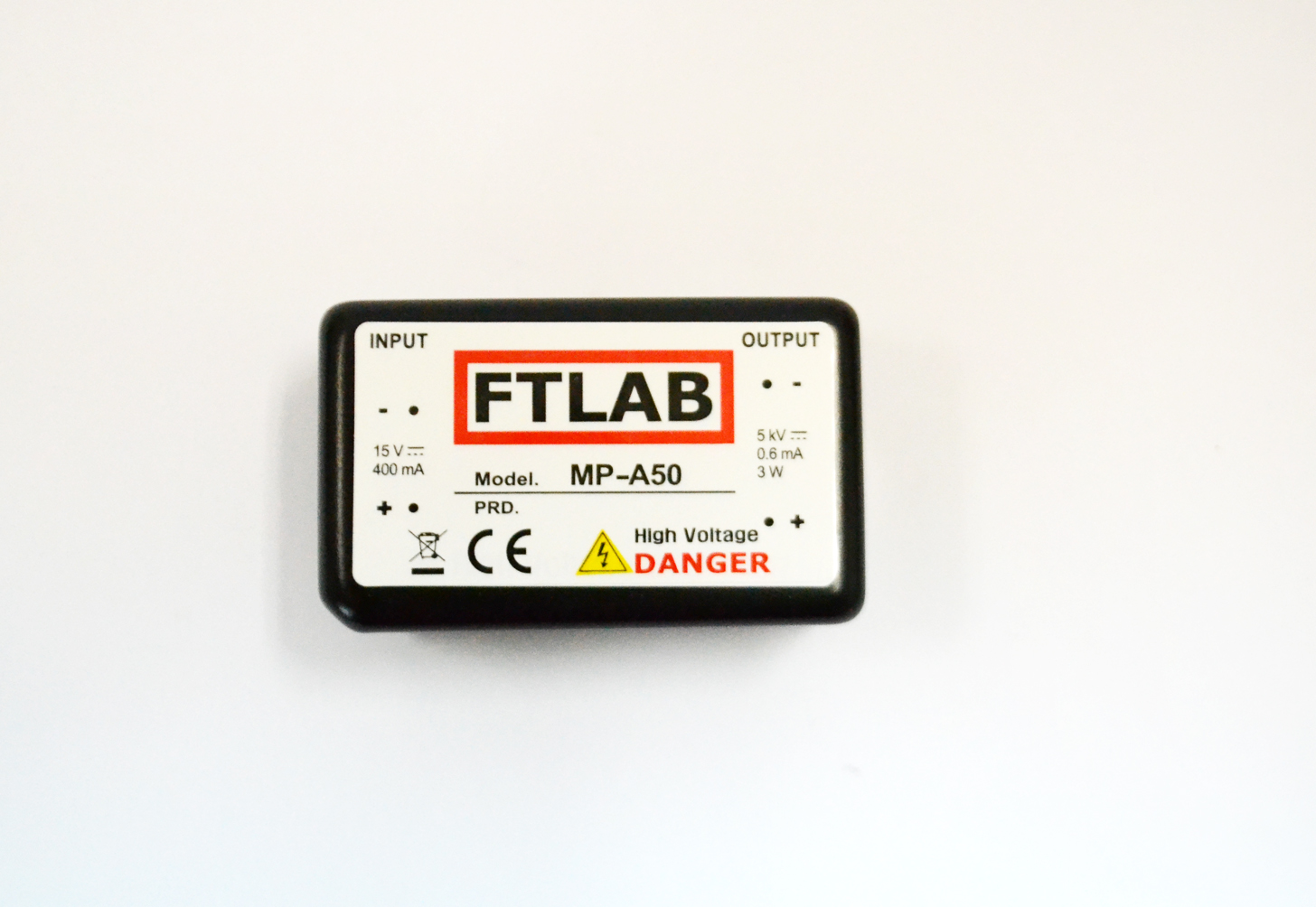

mp-a-50-1

모델별 출력 사양 비교

모델명 MP-A2R5 MP-A10 MP-A30 MP-A50 MP-A100
output 0 to 250V 0 to 1kV 0 to 3kV 0 to 5kV 0 to 10kV

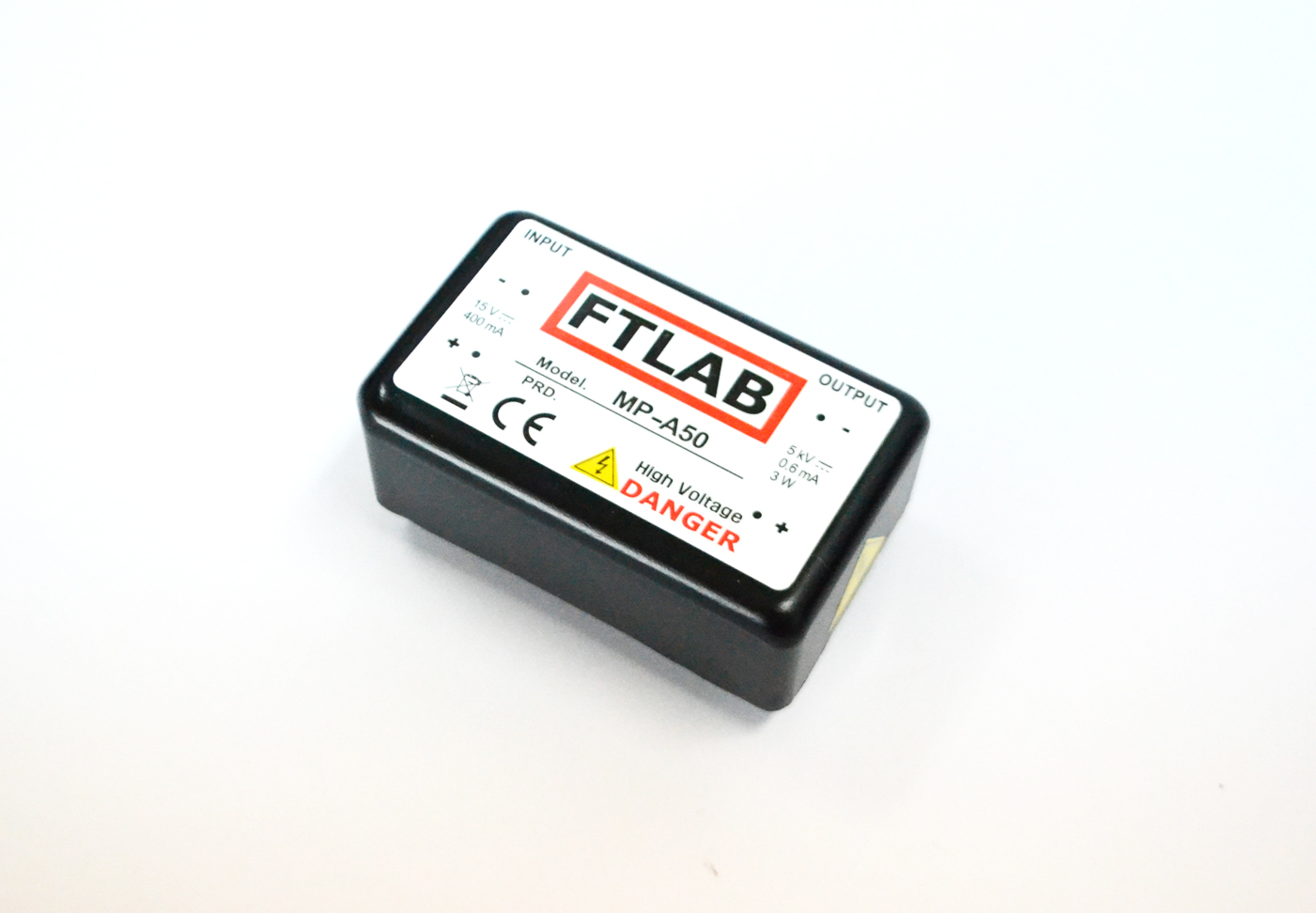

mp-a-50-2
PDF 다운로드

MP-A100

특징

  • 고전압, 3W 출력
  • 입출력이 Floating 되어있어서 +/- 출력 극성을 모두 사용 가능
  • 입출력이 비례적으로 출력되는 Proportional 제품
  • Low Ripple and EMI, EMS
  • 뛰어난 신뢰성
  • 컴팩트한 사이즈, PCB 마운트 패키지
  • 쇼트에도 망가지지 않는 우수한 내구성 : Reverse Polarity Protection, Over Voltage Protection, Short Protection

mp

제품 사양

  • 3W 출력
  • 입력 전압 : DC 0 ~ 15V
  • Typical Turn-on Voltage : 0.7 V
  • 출력 전압 : 0 ~ 10kV
  • 출력 리플 : < 5%
  • Isolation : 3.5kV + Vout
  • 효율 : > 60% Typical
  • 동작 온도 : -10℃ ~ 60℃

mp-a-100-1

모델별 출력 사양 비교

모델명 MP-A2R5 MP-A10 MP-A30 MP-A50 MP-A100
output 0 to 250V 0 to 1kV 0 to 3kV 0 to 5kV 0 to 10kV

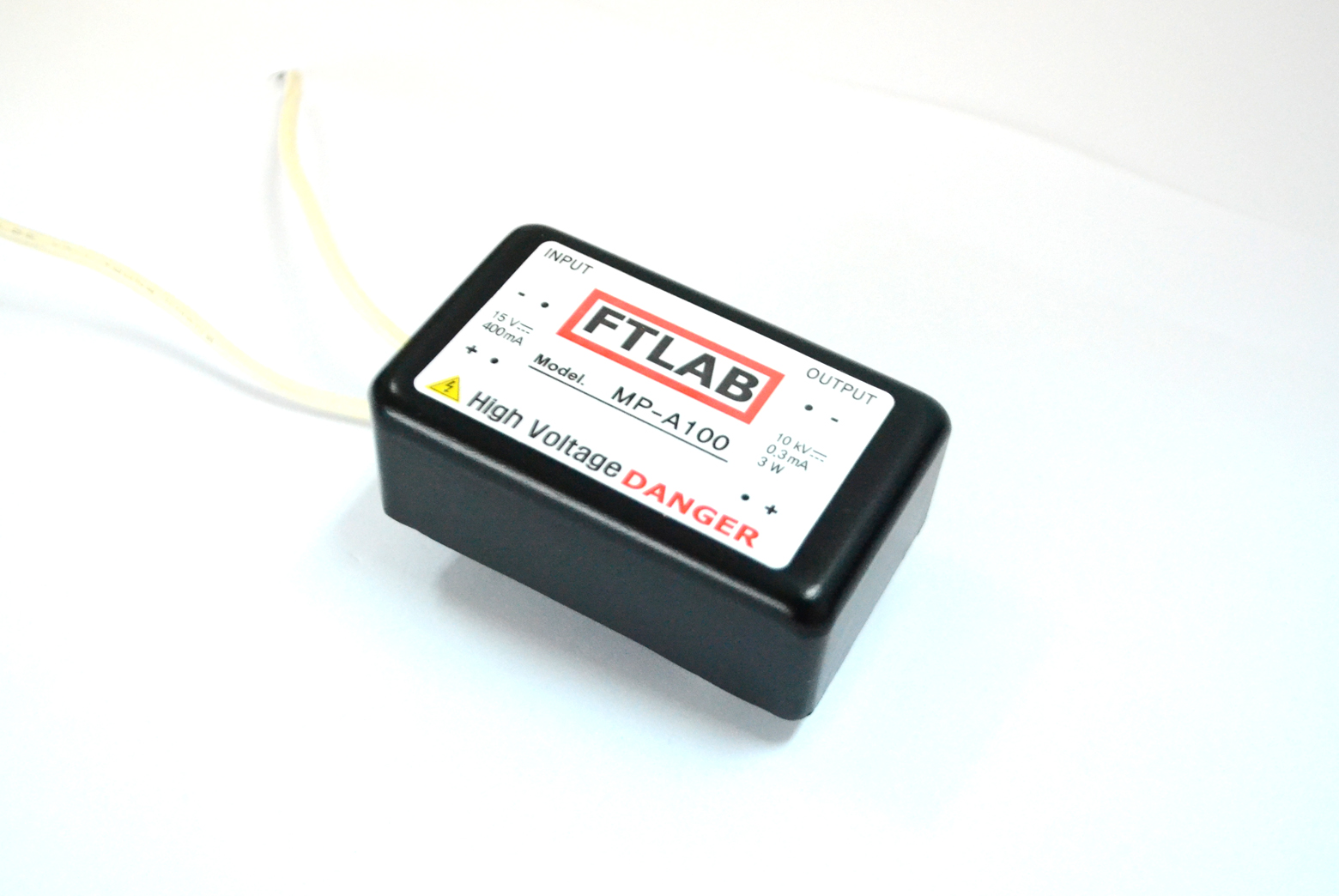

mp-a-100-2
PDF 다운로드
